Além da velocidade: como as engrenagens de alta velocidade estão revolucionando máquinas modernas

I. Introdução

A busca incansável de eficiência e desempenho nas máquinas modernas ultrapassou os limites do design de engenharia. Do rugido de um motor a jato ao zumbido de uma turbina de usina, a capacidade de transmitir energia de maneira confiável e eficiente em velocidades de rotação cada vez maior é fundamental. Esta demea colocou engrenagens de transmissão de alta velocidade na vanguarda da inovação mecânica. Estas não são apenas engrenagens que giram rapidamente; Eles são componentes meticulosamente projetados para operar de maneira eficaz e confiável em condições extremas, onde os projetos convencionais de equipamentos falhariam rapidamente.

Engrenagens de transmissão de alta velocidade são facilitadores críticos do avanço tecnológico. Eles facilitam a maior densidade de potência, permitindo que mais energia seja transmitida através de componentes menores e mais leves. Isso se traduz diretamente em uma eficiência aprimorada em vários setores, incluindo setores automotivos aeroespacial, geração de energia e de alto desempenho. Ao reduzir o tamanho geral e o peso das máquinas, essas engrenagens contribuem para sistemas mais compactos, com economia de combustível e ágeis. Este artigo se aprofundará nos princípios fundamentais, considerações intrincadas de design, técnicas avançadas de fabricação, diversas aplicações e tendências futuras emocionantes que moldam o mundo das engrenagens de transmissão de alta velocidade.

Ii. Fundamentos da transmissão de equipamentos

A. Princípios básicos de engrenagem

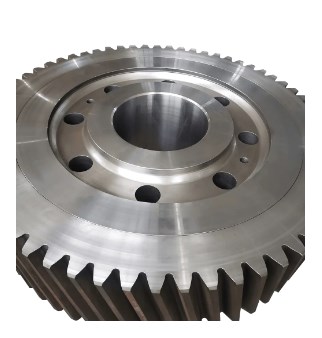

Na sua essência, as engrenagens são componentes mecânicos com dentes que combinam para transmitir movimento rotativo e torque de um eixo para outro. Entender a terminologia básica de engrenagem é crucial: o círculo de pitch é o círculo teórico sobre o qual as engrenagens de acasalamento rolam sem escorregar; o módulo define o tamanho dos dentes da engrenagem; o ângulo de pressão dita o ângulo no qual a força é transmitida entre os dentes de mesclagem; e o ângulo da hélice (para engrenagens helicoidais) refere -se ao ângulo dos dentes em relação ao eixo da engrenagem. Enquanto vários tipos de engrenagem existem, engrenagens helicoidais são usados predominantemente em aplicações de alta velocidade devido à sua operação mais suave e silenciosa e maior capacidade de carga em comparação com as engrenagens de estimular. O Razão da transmissão determina a redução ou aumento de velocidade, enquanto o transmissão de torque A capacidade define a quantidade de força rotacional que pode ser transferida.

B. Desafios em alta velocidade

Operações de operação em altas velocidades de rotação introduz um conjunto único de desafios formidáveis:

1. Aumento de cargas e vibrações dinâmicas: À medida que as velocidades aumentam, mesmo pequenas imperfeições ou desalinhamentos podem levar a forças dinâmicas significativas, causeo vibrações excessivas e ruído.
2. Geração de calor e gerenciamento térmico: O atrito entre a malha de dentes e a agitação de óleo dentro da caixa de engrenagens gera calor substancial. O gerenciamento térmico eficaz é crucial para evitar a degradação do material e a quebra do lubrificante.
3. Redução de ruído: A operação em alta velocidade produz inerentemente mais ruído. Projetar a operação silenciosa é essencial, especialmente em aplicações como aeroespacial.
4. Desafios de lubrificação: Manter um filme de lubrificante adequado entre dentes em movimento rápido se torna difícil. Questões como agitação de óleo (onde o próprio óleo gera resistência e calor) e garantir espessura suficiente do filme para evitar o contato de metal a metal são críticos.
5. Fadiga e desgaste material: As tensões cíclicas em altas frequências aumentam significativamente o risco de fadiga material. O desgaste da superfície, o pitting e o arranhão também são grandes preocupações.
6. Requisitos de precisão de fabricação: As tolerâncias para engrenagens de alta velocidade são excepcionalmente apertadas. Qualquer desvio pode levar a uma falha catastrófica.

Iii. Considerações de design para engrenagens de alta velocidade

A superação dos desafios da operação de alta velocidade requer design e engenharia meticulosos.

A. Otimização da geometria da engrenagem

A otimização da geometria da engrenagem é fundamental para operação suave, eficiente e durável de alta velocidade:

• Modificação de perfil: Técnicas como alívio da ponta and alívio da raiz são aplicados ao perfil do dente para garantir um engajamento e desengajamento mais suaves, reduzindo as cargas de impacto e o ruído.
• Modificação de chumbo: Para engrenagens helicoidais, pequenas modificações no ângulo da hélice ao longo do comprimento do dente podem compensar as deflexões sob carga, garantindo contato uniforme.
• Seleção do ângulo da hélice: Um ângulo ideal da hélice para as engrenagens helicoidais balança a distribuição de carga, o impulso axial e as características de ruído.
• Otimização do ângulo de pressão: O ângulo de pressão influencia a resistência do dente, as tensões de contato e o ruído. A seleção cuidadosa é vital.
• Análise de contato dentário (TCA): As simulações avançadas de software são usadas para analisar os padrões de contato entre a malha de dentes, garantindo a distribuição uniforme de carga no flanco de dente e impedindo as concentrações de tensão localizada.

B. Seleção de material

A escolha do material é fundamental para o desempenho e a longevidade de uma engrenagem de alta velocidade:

• Aços de alta resistência: Aços especializados como Aços carburantes (por exemplo, AISI 9310, 8620) e Aços de nitragem são comumente usados devido à sua excelente resistência do núcleo e capacidade de obter alta dureza superficial.
• Técnicas de endurecimento da superfície: Processos como carburismo (Introdução de carbono na superfície para dureza), nitretagem (introdução de nitrogênio para dureza da superfície e resistência ao desgaste) e endurecimento de indução (Aquecimento e extinção localizados) criam um estojo duro e resistente ao desgaste, mantendo um núcleo duro e dúctil.
• Materiais leves: Para aplicações onde o peso é crítico, como aeroespacial, ligas avançadas ou mesmo compósitos estão sendo explorados, apesar de apresentarem seus próprios desafios de fabricação e desempenho.
• Considerações: As principais propriedades do material para engrenagens de alta velocidade incluem alta força de fadiga (resistência ao carregamento cíclico), superior resistência ao desgaste , adequado resistência (resistência à fratura) e Estabilidade térmica (Mantendo propriedades a temperaturas elevadas).

C. Sistemas de lubrificação

A lubrificação eficaz é a força vital de engrenagens de alta velocidade, gerenciando atrito, calor e desgaste:

• Lubrificação por névoa de petróleo: Uma névoa fina de óleo é direcionada para a malha de engrenagem, adequada para cargas mais claras e velocidades mais baixas dentro da faixa de alta velocidade.
• Lubrificação a jato: Jatos de óleo de alta pressão são direcionados com precisão para os dentes de malha, garantindo lubrificação e resfriamento diretos e eficazes. Isso é comum em aplicações exigentes.
• Lubrificação por spray de óleo: Semelhante à lubrificação a jato, mas com um padrão de pulverização mais amplo.
• Seleção de lubrificante: A escolha do lubrificante é crítica, considerando seu viscosidade (resistência ao fluxo), a presença de específica aditivos (por exemplo, anti-vestuário, pressão extrema) e seu Propriedades térmicas (estabilidade a altas temperaturas).
• Sistemas de filtração e refrigeração: Os sistemas integrados são essenciais para remover contaminantes do óleo e dissipar o calor, mantendo o desempenho ideal do lubrificante.

D. Seleção de rolamento

Os rolamentos suportam os eixos rotativos e devem suportar altas velocidades e cargas:

• Rolamentos hidrodinâmicos: Esses rolamentos dependem de um filme de óleo pressurizado para separar o eixo da superfície do rolamento, oferecendo excelente capacidade de carga e amortecimento em alta velocidade.
• Rolamentos do elemento de rolamento: São utilizados tipos de alta precisão e alta velocidade (por exemplo, rolamentos de esferas de contato angular, rolamentos de rolos cilíndricos), geralmente com bolas de cerâmica para atrito reduzido e maior capacidade de velocidade.
• Rolamentos magnéticos ativos: Para velocidades extremas, contato zero e posicionamento preciso do eixo, são empregados rolamentos magnéticos ativos, usando forças eletromagnéticas para levitar e controlar o eixo.

E. Habitação e rigidez do sistema

O alojamento da engrenagem e o sistema geral devem ser projetados para a máxima rigidez para evitar desalinhamento e controlar vibrações:

• Minimizar a deflexão e desalinhamento: Projetos de carcaça rígida e usinagem precisa garantem que os eixos e engrenagens permaneçam alinhados com precisão sob cargas operacionais.
• OMANDO DE VIBRAÇÃO E ISOLO: Materiais e projetos estruturais que absorvem ou isolam vibrações são incorporados para reduzir o ruído e impedir a ressonância.
• Gerenciamento de expansão térmica: À medida que os componentes esquentam, eles se expandem. O projeto deve explicar a expansão térmica diferencial entre engrenagens, eixos e alojamento para manter as folgas e o alinhamento.

4. Controle de fabricação e qualidade

O desempenho de engrenagens de alta velocidade depende da fabricação de precisão ultra-alta e controle rigoroso de qualidade.

A. usinagem de precisão

A obtenção da precisão necessária envolve processos avançados de usinagem:

• Equipamento de engrenagem e modelagem: Rugido inicial e semi-acabamento dos dentes da engrenagem.
• Retinging de engrenagem: Um processo de acabamento crítico que remove pequenas quantidades de material para obter perfis de dentes precisos e acabamentos de superfície. Isso inclui Retorção de forma (usando uma roda de moagem em forma de perfil de dente) e Moagem generativa (onde a roda de moagem simula uma engrenagem de acasalamento).
• Processos de superfinação: Técnicas como aprimorando and Laping são usados para obter acabamentos superficiais extremamente lisos, reduzindo o atrito e melhorando os padrões de contato.

B. Processos de tratamento térmico

Após a usinagem, os tratamentos térmicos são aplicados para aprimorar as propriedades do material:

• Carburismo: Um processo termoquímico que difunde o carbono na superfície do aço, seguido de extinção e temperamento, para criar uma caixa dura e resistente ao desgaste.
• Nitriding: Um processo de temperatura inferior que difunde nitrogênio na superfície do aço, formando nitretos duros que aumentam a dureza da superfície, a resistência ao desgaste e a resistência à fadiga com distorção mínima.
• Endurecimento de indução: Utiliza a indução eletromagnética para aquecer rapidamente as áreas específicas da engrenagem, permitindo o endurecimento localizado.

C. Controle e inspeção de qualidade

A inspeção rigorosa garante que todo equipamento atenda às especificações exigentes:

• Metrologia de Gear: Instrumentos avançados como Máquinas de medição de coordenadas (CMM) e dedicado Testadores de engrenagem de engrenagem são usados para medir com precisão com precisão a geometria dos dentes, chumbo, perfil e escuridão.
• Testes não destrutivos (NDT): Técnicas como Inspeção magnética de partículas (para detectar rachaduras na superfície) e Teste ultrassônico (Para detectar falhas internas) são empregados para garantir a integridade do material sem danificar o componente.
• Balanceamento de componentes rotativos: As engrenagens de alta velocidade e seus eixos associados devem ser dinamicamente equilibrados para minimizar as vibrações e garantir uma operação suave.

V. Aplicações de engrenagens de transmissão de alta velocidade

As engrenagens de transmissão de alta velocidade são indispensáveis em uma ampla variedade de indústrias onde o desempenho e a eficiência são fundamentais.

A. Aeroespacial

A indústria aeroespacial é um excelente exemplo de onde as engrenagens de alta velocidade são críticas:

• Motores de aeronaves: Nos motores turbofan e turboprop, as caixas de câmbio são essenciais para conectar a turbina de alta velocidade ao ventilador ou hélice de velocidade mais lenta, otimizando a eficiência.
• Transmissões de helicóptero: Essas caixas de câmbio complexas transmitem energia do motor para os rotores principais e de cauda, exigindo confiabilidade excepcional e densidade de potência.
• Unidades de energia auxiliar (APUS): Pequenos motores a gás a gás em aeronaves que fornecem energia para operações iniciais e terrestres também utilizam engrenagens de alta velocidade.

B. Geração de energia

No setor energético, essas engrenagens são vitais para converter energia de rotação de alta velocidade:

• Turbinas a gás: As caixas de alta velocidade conectam turbinas a gás aos geradores, deixando a alta velocidade de rotação da turbina para a velocidade síncrona exigida pela grade elétrica.
• Turbinas a vapor: Semelhante às turbinas a gás, as caixas de câmbio são usadas para corresponder à velocidade da turbina com o gerador.
• Caixas de câmbio de turbinas eólicas: Enquanto o rotor principal opera em velocidades mais baixas, alguns estágios dentro da caixa de engrenagens de grandes turbinas eólicas podem envolver engrenagens de alta velocidade.

C. Automotivo

As aplicações automotivas de alto desempenho e emergentes dependem cada vez mais dessas engrenagens:

• Veículos de alto desempenho: Em carros de corrida e supercarros, as caixas de câmbio especializadas são projetadas para lidar com velocidades extremas do motor e saídas de energia.
• Drivetrans de veículo elétrico (EV): Como os motores elétricos geralmente operam com RPMs muito altas para obter a eficiência ideal, as engrenagens de redução de alta velocidade são cruciais para corresponder a velocidade do motor à velocidade da roda.

D. Máquinas industriais

Numerosas aplicações industriais se beneficiam da eficiência e densidade de potência de engrenagens de alta velocidade:

• Compressores: Utilizado em várias indústrias (por exemplo, petróleo e gás, HVAC) para conduzir compressores centrífugos de alta velocidade.
• Bombas: As engrenagens de alta velocidade podem gerar bombas especializadas para transferência de fluidos em processos industriais.
• Máquina -ferramenta: As máquinas-ferramentas de precisão geralmente incorporam caixas de engrenagens de eixo de alta velocidade para operações de usinagem de alta velocidade.
• Platas de teste: Na pesquisa e desenvolvimento, as caixas de câmbio de alta velocidade são componentes fundamentais das plataformas de teste projetadas para simular condições operacionais do mundo real para várias máquinas.

Vi. Tendências e inovações futuras

O campo de engrenagens de transmissão de alta velocidade está em evolução continuamente, impulsionada pela demanda por desempenho, eficiência e confiabilidade ainda maiores.

A. Materiais avançados

A pesquisa sobre novos materiais promete ultrapassar os limites:

• Engrenagens de cerâmica: Oferecendo dureza excepcional, resistência ao desgaste e capacidade de alta temperatura, as engrenagens de cerâmica estão sendo exploradas para aplicações extremas, onde os aços tradicionais ficam aquém.
• Compostos avançados: Os compósitos leves e de alta resistência podem revolucionar o design de engrenagens, principalmente para aplicações sensíveis ao peso.
• Fabricação aditiva (impressão 3D): Essa tecnologia permite a criação de geometrias complexas de engrenagem que são impossíveis com a usinagem tradicional, permitindo potencialmente estruturas internas otimizadas e recursos integrados.

B. Engrenagens inteligentes/monitoramento de condições

A integração da inteligência nos sistemas de engrenagens é uma tendência significativa:

• Sensores integrados: Incorporar sensores diretamente em engrenagens ou caixas de câmbio para monitorar parâmetros como temperatura, vibração e tensão em tempo real.
• Manutenção preditiva e diagnóstico orientado a IA: Os dados desses sensores, combinados com inteligência artificial e aprendizado de máquina, podem prever falhas em potencial antes que elas ocorram, permitindo a manutenção proativa e minimizando o tempo de inatividade.

C. Tecnologias de redução de ruído e vibração

Os esforços em andamento têm como objetivo tornar as engrenagens de alta velocidade mais silenciosas e suaves:

• Controle de ruído ativo: Usando ondas sonoras antifásicas para cancelar o ruído da engrenagem.
• Materiais de amortecimento avançado: Desenvolvimento de novos materiais e projetos estruturais que absorvem e dissipam mais efetivamente as vibrações.

D. Drivetrains híbridos e elétricos

A mudança para a eletrificação está influenciando o design de engrenagens:

• Otimização para características do motor elétrico: As engrenagens estão sendo projetadas especificamente para interagir com as características exclusivas de torque de velocidade dos motores elétricos, geralmente exigindo velocidades de entrada mais altas e diferentes taxas de redução.
• Integração com Electronics de Power: Integração mais estreita entre sistemas de engrenagens mecânicas e unidades de controle eletrônico para desempenho e eficiência otimizados.

Vii. Conclusão

As engrenagens de transmissão de alta velocidade representam um auge de engenharia mecânica, incorporação de precisão, ciência do material e fabricação avançada. São componentes críticos que permitem a alta densidade, eficiência e desempenho de alta potência exigidos por máquinas modernas em diversas indústrias. Desde a mitigação de cargas dinâmicas e o gerenciamento de desafios térmicos até a seleção de materiais avançados e o uso de técnicas de fabricação ultra-prechis, todos os aspectos de seu design e produção são uma prova da excelência em engenharia.

À medida que as indústrias continuam aumentando os limites de velocidade e eficiência, o papel das engrenagens de alta velocidade só crescerá. Com inovações contínuas em materiais, a integração de tecnologias inteligentes para monitoramento de condições e adaptações para o cenário em evolução de transmissão híbrida e elétrica, o campo de engrenagens de transmissão de alta velocidade está preparado para a evolução contínua, impulsionando a próxima geração de máquinas de alto desempenho.
