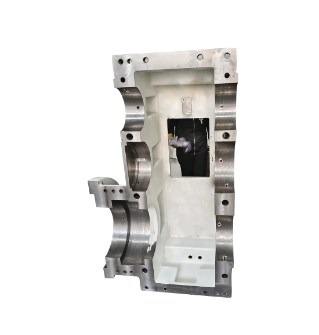

Carcaça da caixa de engrenagens: o sólido guardião do núcleo de transmissão industrial

No setor de transmissão industrial, as caixas de engrenagens são dispositivos essenciais para transmissão de potência e mudança de velocidade. Seu desempenho impacta diretamente na eficiência e estabilidade de todo o equipamento. O carcaça da caixa de velocidades , atuando como sua “estrutura” e “invólucro protetor”, desempenha um papel crucial, garantindo o bom funcionamento da caixa de câmbio e de todo o sistema de transmissão.

Posicionamento Funcional da Caixa de Engrenagens
A carcaça da caixa de velocidades é o principal componente estrutural da caixa de velocidades e desempenha múltiplas funções críticas. Ele fornece espaço preciso de montagem e posicionamento para componentes principais de transmissão, como engrenagens, rolamentos e eixos, garantindo que esses componentes mantenham o posicionamento relativo correto durante a operação, um pré-requisito para uma transmissão suave. A carcaça fornece vedação e proteção, bloqueando efetivamente a entrada de poeira, umidade e outras impurezas na carcaça, evitando que causem desgaste ou corrosão nos componentes de transmissão de precisão. Também evita vazamento de lubrificante, mantendo um ambiente bem lubrificado dentro da caixa de engrenagens. A carcaça também fornece um certo grau de dissipação de calor, dissipando o calor gerado durante a transmissão da engrenagem para evitar que temperaturas excessivas afetem o desempenho e a vida útil da caixa de engrenagens.

Seleção do material da caixa de engrenagens
A escolha do material é crucial para atender aos requisitos da carcaça da caixa de engrenagens em termos de resistência, rigidez, resistência ao desgaste e custo. O ferro fundido é um dos materiais de habitação mais utilizados. Assim como o ferro fundido cinzento, ele oferece excelentes propriedades de fundição, facilitando o processamento em formatos complexos de carcaças. Ele também fornece bom amortecimento de vibrações, reduzindo efetivamente a vibração e o ruído gerados durante a transmissão das engrenagens. O ferro dúctil oferece resistência e tenacidade superiores, tornando-o adequado para caixas de engrenagens com requisitos de alta capacidade de carga.

Com o avanço da tecnologia industrial, algumas aplicações sofisticadas ou especializadas também utilizam aço fundido para carcaças de caixas de engrenagens. O aço fundido oferece resistência e tenacidade superiores em comparação ao ferro fundido, permitindo suportar maiores cargas e impactos. No entanto, o processo de fundição é relativamente complexo e o custo é mais elevado.

Algumas caixas de câmbio leves também usam liga de alumínio. A liga de alumínio tem baixa densidade, reduzindo efetivamente o peso total da caixa de câmbio. Também possui boa condutividade térmica, facilitando a dissipação de calor. No entanto, a sua resistência relativamente baixa torna-o adequado para transmissões com cargas menores.

Pontos-chave no projeto estrutural da caixa de engrenagens
O projeto estrutural de uma carcaça de caixa de engrenagens requer consideração abrangente de múltiplos fatores para garantir desempenho e confiabilidade. Em primeiro lugar, a rigidez da habitação deve ser concebida. A rigidez suficiente evita deformações excessivas sob carga, evitando que as engrenagens e rolamentos sejam perturbados em suas posições de trabalho adequadas, garantindo assim a precisão da transmissão. A rigidez normalmente é aprimorada por meio de espessuras de parede, nervuras e outros recursos estruturais apropriados.

Segundo, a processabilidade do alojamento deve ser projetada para facilitar a fundição, o corte e a montagem subsequente. Por exemplo, o projeto do alojamento deve priorizar a usinagem de superfícies para minimizar a dificuldade de usinagem e a complexidade da fixação. Devem ser estabelecidos dados de montagem e estruturas de posicionamento apropriados para garantir a montagem precisa de todos os componentes.

O projeto de lubrificação e vedação da caixa também requer consideração cuidadosa. Canais de lubrificação apropriados devem ser projetados para garantir o fornecimento suave de lubrificante a todas as superfícies que necessitam de lubrificação. Além disso, a estrutura de vedação deve ser confiável para evitar vazamentos e a intrusão de materiais estranhos. Os métodos de vedação comuns incluem vedações de labirinto e vedações de óleo, e a escolha deve ser baseada no ambiente operacional e nos requisitos da caixa de engrenagens.

Processo de fabricação da caixa de engrenagens
A fabricação da caixa de engrenagens normalmente envolve uma série de etapas do processo, incluindo fundição, tratamento térmico e usinagem. A fundição é a etapa principal na fabricação de habitações. Dependendo do material, fundição em areia, fundição de espuma perdida e outros métodos podem ser usados. Durante o processo de fundição, o controle rigoroso dos parâmetros do processo, como temperatura de fundição e taxa de resfriamento, é crucial para prevenir defeitos como cavidades de contração e rachaduras na carcaça.

Após a fundição, o alojamento normalmente é tratado termicamente, como recozimento e normalização, para eliminar tensões de fundição e melhorar suas propriedades mecânicas.

O processo de usinagem subsequente, incluindo fresamento, mandrilamento e furação, é crucial para garantir a precisão do alojamento. Esses processos garantem que o nivelamento de todas as superfícies de montagem, bem como a precisão dimensional e posicional de cada sistema de furos, atendam aos requisitos do projeto. Equipamentos de usinagem de alta precisão e instrumentos de medição são essenciais para um rigoroso controle de qualidade.

Sendo um componente chave em sistemas de transmissão industriais, o desempenho e a qualidade da carcaça da caixa de velocidades impactam diretamente a operação de todo o sistema. Com o avanço contínuo da tecnologia industrial, as caixas de engrenagens estão em constante desenvolvimento e melhoria em termos de materiais, projeto estrutural, processos de fabricação, etc. para se adaptar às necessidades crescentes de diferentes campos e fornecer uma garantia mais sólida para a operação eficiente e estável da transmissão industrial.
